حلول أسئلة اتقان حل المسائل

إتقان حل المسائل:

1-6 التوصيل الكهربائي في المواد الصلبة:

52. ما عدد الالكترونات الحرة الموجودة في سنتمتر مكعب من الصوديوم؟ علماً أن كثافته تساوي 0.971g/cm3، وكتلته الذرية تساوي 22.99g/mol، عندما يوجد إلكترون حر واحد في كل ذرة.

2.54 × 10 ²²$\frac{free e^{-}}{c{m}^3}$

53. لعنصر السيلكون النقي تبلغ عدد الإلكترونات الحرة في كل سنتمتر مكعب 1.55x10⁹e^-/cm³عند درجه حرارة 0c إذا علمت أن كثافة السليكون 2.33g/cm³ والكتلة الذرية للسليكون تساوي 28.09g/mol فما نسبة الذرات التي تحتوي على إلكترونات حرة؟

3.22 × 10¹³$\frac{atom}{free e^{-}}$

2-6 الأدوات الإلكترونية:

54. LED إذا كان هبوط الجهد عبر الدايود المشع للضوء المتوهج يساوي 1.2v تقريباً الشكل 19-6، فإن هبوط الجهد عبر المقاومة هو الفرق بين جهد البطارية وهبوط الجهد عبر الدايود المشع للضوء، ما مقدار التيار الكهربائي المار خلال كل مما يأتي؟

a. الدايود المشع للضوء LED.

20 mA

b. المقاومة.

20 mA

55. أراد عمر زيادة التيار المار خلال الدايود المشع للضوء في المسألة السابقة ليصبح 3x10mA على أن تكون إضاءته أكثر سطوعاً، افترض أن هبوط الجهد عبر الدايود المشع للضوء بقي 1.2 v، فما مقدار المقاومة التي ينبغي له استخدامها؟

$\Omega$ 160

56. الدايود وصل دايود من السليكون ذو الخصائص I/v الموضحة في الشكل 10-6 مع بطارية من خلال مقاومة مقدارها 270Ω. إذا كان الدايود منحازاً إلى الأمام بواسطة بطارية، وكان تيار الدايود يساوي 15 mA، فما مقدار جهد البطارية؟

4.8 V

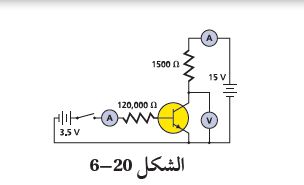

57. افترض أن المفتاح الموضح في الشكل 20-6 مفتوح، وحدد كلاً من:

a. تيار القاعدة.

تكون دائرة القاعدة مفتوحة، لذا يكون تيار القاعدة = صفر.

b. تيار الجامع.

عندما يكون تيار القاعدة = صفر، فإن تيار الجامع = صفر أيضاً.

c. قراءة جهاز الفولتمتر.

$v$ 15، عندما لا يكون هناك تدفق للتيار، فإن الهبوط عبر مقاومة الجماع يكون صفر، وستهبط ال 15v جميعها عبر الترانزستور.

58. افترض أن المفتاح الموضح في الشكل 20-6 مغلق، وهبوط الجهد عبر وصلة القاعدة – الباعث يساوي 0.7 v، وكسب التيار من القاعدة للجامع يساوي 220، وحدد كلاً من:

a. تيار القاعدة.

2.3 × 10 ^-5 A

b. تيار الجامع.

5.1 × 10^-3 A

c. قراءة الفولتمتر.

7.3 V
